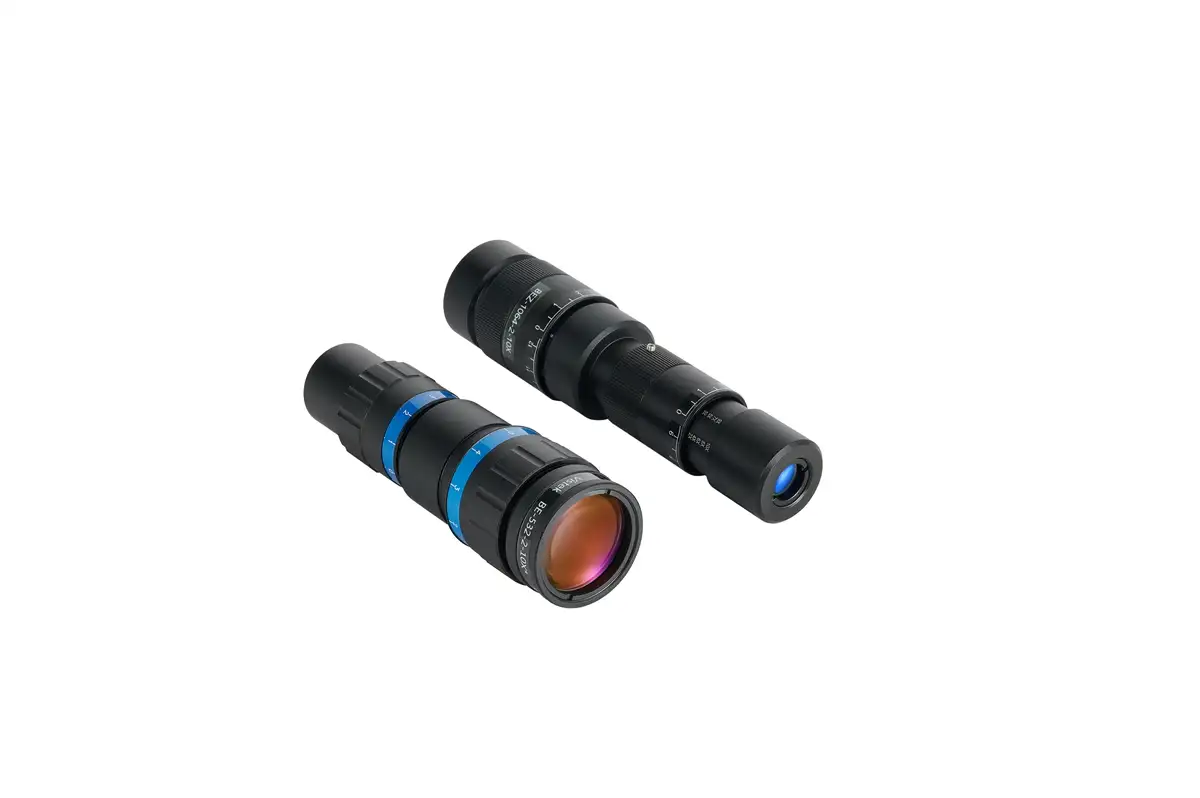

532扩束镜

产品简介

532激光具有较短的波长和较高的平均功率,且大部分材料对此波段有较高吸收率,因此532波段的扩束镜与场镜配套使用,广泛应用于特殊非金属材料的打标、切割、钻孔等。

产品优势

1,532扩束镜系列产品齐全,所有扩束镜均具备发散角调节功能,针对高精度应用,还有连续变倍扩束镜。

2,采用紧凑稳定的镜头结构设计,具备极高指向稳定性和缩束扩束两用性。

3,所有扩束镜均为石英材质,采用超低吸收镀膜工艺,单镜片透过率T>99.8%.



型号  Part Description 放大倍数  Magnification 入射通光口径  Input CA(mm) 出射通光口径  Output CA(mm) 镜筒外径  Housing Diameter(mm) 长度  Housing Length(mm) 连接螺纹 Mounting Thread 应用行业 Application 选型说明 Selection Tips
BE-532-2X 2 10 23 27 68.7 M22X0.75 A/B 选用小倍率扩束镜能使后端聚焦光斑更均匀,焦深更长;选用大倍率扩束镜能减小后端聚焦光斑;选用变倍扩束镜能适配不同光斑大小的  激光器,微调光斑大小,适用各类精密加工。
BE-532-3X 3 10 23 27 51.3 M22X0.75 A/B
BE-532-4X 4 10 23 27 79.6 M22X0.75 A/B
BE-532-6X 6 10 23 27 87.9 M22X0.75 A/B
BE-532-8X 8 10 23 27 84.6 M22X0.75 A/B
BE-532-10X 10 10 23 27 72.1 M22X0.75 A/B
BE-532-12X 12 10 23 40 88 M22X0.75 A/B
BE-532-15X 15 10 30 40 88 M22X0.75 A/B
BE-532-20X 20 10 30 40 82.2 M22X0.75 A/B
BEZ-532-1-4X 1-4X 13.2 32 47 162.1 Φ37.6(夹持) B
BEZ-532-1-5X 1-5X 13.2 32 47 138.4 Φ37.6(夹持) B
BEZ-532-2-10X 2-10X 10 32 41 165.8 Φ37.6(夹持) B
Tips:

1,应用行业说明 A:激光打标,B:精密微加工,3C、玻璃行业 薄、脆材料切割、 钻孔。

2,字母注释:BE:固定倍率扩束镜,BEX:可连续变倍率扩束镜,X:扩束倍率。

3,以上仅列举部分常用标准品,可依据需求定制其它规格。
