激光塑料焊接是使用高能量激光束产生的热量使塑料接触面熔化，进而将热塑性片材、薄膜或模塑零部件粘结在一起的技术。
维什激光专门针对该应用开发的准直、分光（反射）、振镜、场镜等光学器件，具有激光透过率高，聚焦能量均匀性好等优势，品类齐全，满足各类激光器及不同工况的使用需求。
1，针对激光塑料焊接应用定制优化，兼容波段宽，适应不同激光接口。
2，光学效果优良，全系列均采用复合式准直镜设计。
3，准直镜片采用全石英材质，超低吸收镀膜，透过率高（透过率大于99.8%），温漂小。
| 产品规格 | 有效工作距离(m) | 最大准直后光斑 | 可选激光器接口 |
| D22-F25-W | 25 | 14 | QBH |
| D20-F35-W | 35 | 14 | QBH |
| D30-F40-WA | 50 | 26 | QBH/SMA905/D80 |
| D30-F50-WA | 50 | 26 | QBH/SMA905/D80 |
| D30-F60-WA | 60 | 26 | QBH/SMA905/D80 |
| D30-F75-WA | 75 | 26 | QBH/SMA905/D80 |
| 注：W：水冷结构，A：可调发散角。以上仅列举部分常用标准品，可依据需求定制其它规格。 | |||
| 塑料焊接专用场镜 | ||||||
| 1，针对激光塑料焊接应用定制优化，加工范围大、聚焦光斑均匀性好。 | ||||||
| 2，镀膜透过率高，兼容各品牌半导体激光器900-1000nm，同时兼顾红外测温波段。 | ||||||
| 型号 | 焦距 | 工作距离 | 扫描范围 | 入瞳EP | 聚焦光斑 | 连接螺纹 |
| FT-170-980 | 170 | 220 | 110*110 | 20 | 28-31 | M85X1 |
| FT-250-980 | 250 | 277 | 175*175 | 20 | 34-38 | M85X1 |
| FT-330-980 | 330 | 369 | 220*220 | 20 | 46-48 | M95X1 |
| FT-420Q-980 | 420 | 483 | 254*254 | 20 | 52-54 | M85X1 |
| 注：以上仅列举部分标准品,其它规格可联系定制。 | ||||||

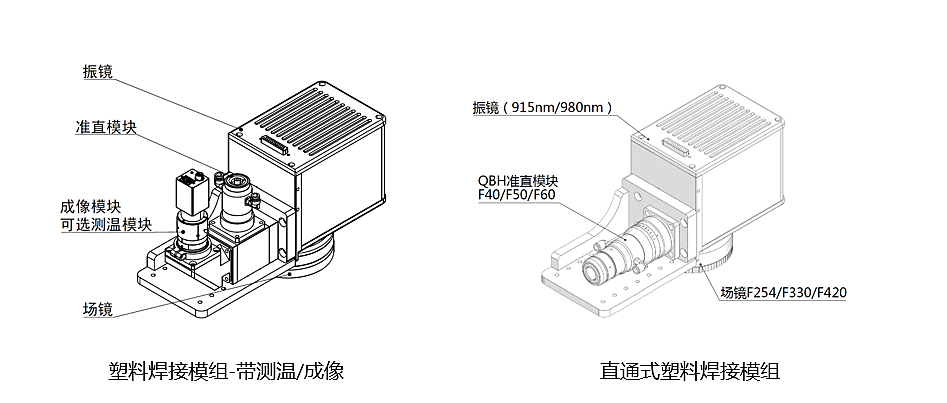

| 振镜式激光塑料焊接模组 | ||||||
| 振镜式激光焊接模组具有精度高、速度快、易于集成自动化等特点。 | ||||||
| 维什激光为客户提供整套振镜式激光塑料焊接模组，其由多个独立的功能模块组成，振镜为20光斑口径，采用数字式控制，宽带多波段镀膜， 搭配定制开发的视觉系统和测温系统（红外波段），可实现焊接过程控制，进一步提高焊接精度和焊接质量。 |
| 规格 | 使用功率(W) |
| 口径/Aperture | 20mm |
| 波长/Wavelength | 900-1000nm |
| 场镜焦距/EFL | 250/330/420mm |
| 工作范围/Scan Field | (175×175)-(330×330)mm2000 |
| 跟踪误差/Tracking error | ＜0.4ms |
| 重复精度/Repeatability | ＜2.0urad |
| 长期漂移（8H）/Temperature drift | ＜0.3mrad |
| 加工速度/Precision marking speed (f160) | ＜5m/s(max) |
| 信号协议/Signal interface | XY2-100 |
| 电源/Input power requirement | ±15V 3A (DC) |
| 重量/Weight | 3-6Kg |
