激光3D打印光学元件
Optical components for laser 3D printing
金属烧结3D打印(SLM)是利用高能激光束层层烧结金属粉末,打 印出金属零件的一种3D打印技术。维什激光科技针对金属烧结3D打印 设备设计生产的激光光学元件包括扩束镜,QBH准直模块,场镜,保护 镜等。该系列产品规格齐全,适用功率覆盖200-2000W单模连续激光, 场镜加工范围110*110到410*410mm,以满足广大客户不同设备需求。
该系列扩束镜,QBH准直模块及场镜设计全部达到光学衍射极限, 配套使用能提供全幅面精细、均匀的聚焦光斑,保证打印效果和效率。 同时这些产品全部采用进口熔融石英材料及超低吸收镀膜工艺,最大 限度减小加工过程温漂现象,从而满足设备连续数周甚至数月稳定工 作。
3D打印专用场镜 |
||||||
1,针对激光金属3D打印应用定制优化,镜头体积小、扫描范围大、全幅面内光斑均匀性好。 | ||||||
2,光学效果优异,全幅面衍射极限设计,均匀性>95%,场曲<1‰。 | ||||||
3,全进口石英材质OH<200(ppm);超低吸收镀膜,温漂<1%。 | ||||||
型号
Part Description |
工作距 | 入瞳 | 连接螺纹
Mounting Thread |
|||
焦距
Focal Length(mm) |
离
WD(mm) |
扫描范围
Scan Field(mm) |
EP.MAX(1/e2
mm) |
聚焦光斑 Spot Size(um) | ||
FT-170Q-1064 | 170 | 220 | 110*110 | 14 | 25-27 | M85X1 |
FT-254Q-1064 | 254 | 323 | 175*175 | 20 | 38-40 | M85X1 |
FT-330Q-1064 | 330 | 395 | 220*220 | 20 | 46-48 | M85X1 |
FT-420Q-1064 | 420 | 511 | 254*254 | 20 | 42-43 | M85X1 |
FT-425Q-1065 | 425 | 510 | 295*295 | 20 | 47-49 | M85X1 |
FT-650Q-1064 | 650 | 583 | 410*410 | 20 | 74-76 | M85X1 |
注:以上仅列举部分标准品,其它规格可联系定制。 |
3D打印专用扩束镜 |
||||||
1,采用伽利略式望远系统设计,无内部焦点。所有扩束镜均可调发散角。 | ||||||
2,光学效果优异,透射波前误差<1/10λ。 | ||||||
3,可在1500W 单模连续激光条件下长期稳定使用。 | ||||||
型号
Part Description |
放大倍数 Magnification | 入光口径
Input CA (mm) |
出光口径
Output CA (mm) |
镜筒外径
Housing Dia.(mm) |
长度
Housing Length (mm) |
连接螺纹
Mounting Thread |
BE-1064-1.2X | M22X0.75 | |||||
1.2 | 10 | 23 | 26 | 50.6 | ||
BE-1064-1.5X | 1.5 | 10 | 23 | 27 | 40.5 | M22X0.75 |
BE-1064-2X | 2 | 10 | 23 | 27 | 48.5 | M22X0.75 |
BE-1064-3X | 3 | 10 | 23 | 27 | 68 | M22X0.75 |
BE-1064-4X | 4 | 10 | 23 | 27 | 76 | M22X0.75 |
BE-1064-5X | 5 | 10 | 23 | 27 | 72 | M22X0.75 |
BE-1064-6X | 6 | 10 | 30 | 40 | 74 | M22X0.75 |
BE-1064-8X | 8 | 10 | 30 | 40 | 68 | M22X0.75 |
BEZ-1064-1-3X | 1-3X | 14 | 23 | 46 | 85 | Φ55(夹持) |
BEZ-1064-2-10X | 2-10X | 15 | 35 | 40 | 160 | Φ40(夹持) |
注:BE系列为固定倍率, BEZ系列为连续可变倍率, 以上仅列举部分标准品. |

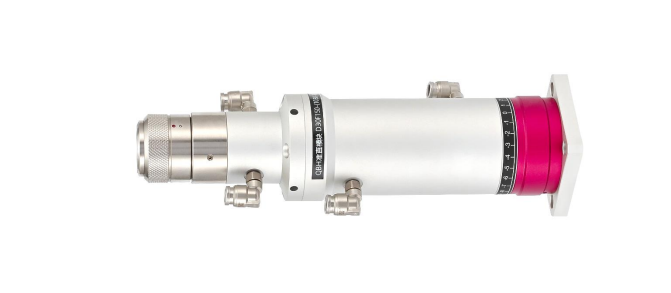

3D打印专用QBH准直模块 |
|||
1,针对激光金属3D打印应用定制优化,超低温漂、结构稳固、密封性能好。 | |||
2,光学效果优异,全系列均采用复合式准直镜设计;机械结构全部为可调发散角设计。 | |||
3,全进口石英材质OH<200(ppm);超低吸收镀膜,温漂<0.5%。 | |||
型号
Part Description |
焦距
Focal Length(mm) |
最大数值孔径 Na.MAX | 最大输出光斑 Collimation(1/e2) |
QBH-D20-F35-W | 35 | 0.19 | 13.5 |
QBH-D30-F50-WA | 50 | 0.21 | 21 |
QBH-D30-F60-WA | 60 | 0.18 | 21 |
QBH-D30-F70-WA | 70 | 0.15 | 21 |
QBH-D30-F75-WA | 75 | 0.14 | 21 |
QBH-D30-F100-WA | 100 | 0.11 | 21 |
QBH-D30-F125-WA | 125 | 0.08 | 21 |
QBH-D30-F150-WA | 150 | 0.07 | 21 |
QBH-D37-F75-WA | 75 | 0.17 | 26 |
QBH-D37-F100-WA | 100 | 0.13 | 26 |
QBH-D37-F115-WA | 115 | 0.11 | 26 |
QBH-D37-F125-WA | 125 | 0.10 | 26 |
QBH-D37-F150-WA | 150 | 0.09 | 26 |
QBH-D50-F200-WA | 200 | 0.07 | 26 |
QBH-D50-F250-WA | 250 | 0.05 | 26 |
注:W:水冷结构, A:可调发散角。以上仅列举部分常用标准品,可依据需求定制其它规格。 |
3D打印专用保护片 |
|||||
1,针对激光金属3D打印应用定制的保护片,用于场镜及成型缸的防尘、密封、隔热等,保障打 印过程稳定。 | |||||
2,针对大尺寸、异形镜片开发特殊加工工艺,满足各种机型的安装使用要求。 | |||||
3,特别提高镜片面型精度,从而降低保护片对透过光束质量的影响。 | |||||
4,使用进口熔融石英材质及超低吸收镀膜工艺,使得保护片的温漂<0.3%。 | |||||
型号
Part Description |
直径 Dia.(mm) | 厚度
Thickness(mm) |
镀膜 Coating | 使用功率 Power | |
圆形保护片 | 90 | 3 | AR:1030-
1090nm,T>99.9% |
1064nm单模
连续激光 2000W |
|
96 | 3 | ||||
100 | 3 | ||||
102 | 3 | ||||
113 | 3 | ||||
130 | 5 | ||||
140 | 5 | ||||
160 | 5 | ||||
180 | 6 | ||||
200 | 8 | ||||
矩形保护片 | 长度(mm) | 宽度(mm) | 厚度(mm) | ||
100 | 160 | 5 | |||
120 | 160 | 5 | |||
120 | 180 | 6 | |||
150 | 200 | 6 | |||
150 | 220 | 6 | |||
180 | 240 | 8 | |||
180 | 260 | 10 | |||
注:矩形镜片一般带有圆弧倒角;可依据客户要要求定制不同尺寸外形。 |
