光纤远心场镜

产品简介

场镜是一种特殊的聚焦镜，其特点是入射光以不同角度入射时，出光焦点均在一个平面上。搭配扫描振镜及相应的控制系统，即可在设计焦平面内，实现高精度、高质量的聚焦点，以此满足不同行业应用需求。

产品优势

1，所有场镜光学、结构设计针对不同行业应用做专项优化，以保证优良的加工效果和长期使用的稳定性。
2，中高功率采用进口熔融石英，OH<200(ppm)，具备更好的光学均匀性及更低的热漂。
3，采用超低吸收镀膜工艺，单镜片透过率T>99.8%，最高损伤阈值达40 J/cm² at 1064 nm,10ns,100Hz

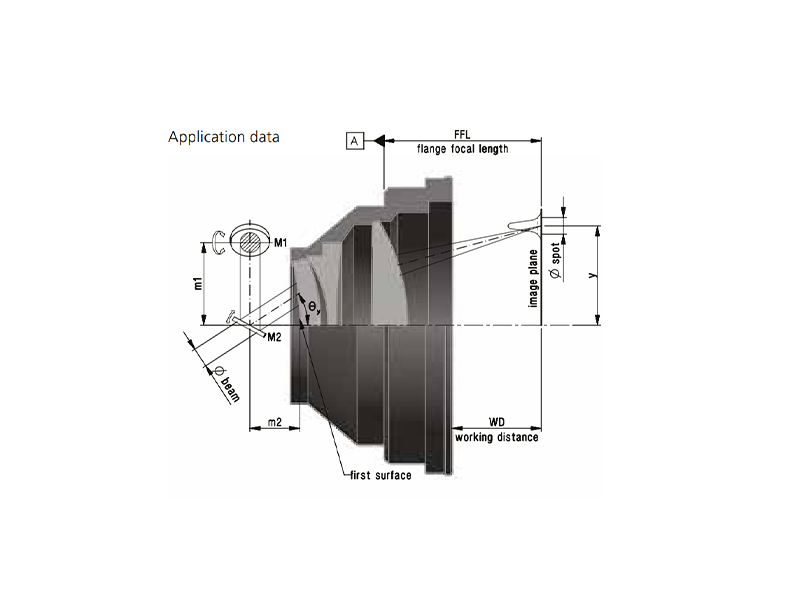

型号 Part Description	焦距 Focal Length(mm)	工作距离 WD(mm)	扫描范围 Scan Field(mm)	入射光斑 Entrance Pupil(mm)	连接螺纹 Mounting Thread	应用行业 Application	选型说明 Selection Tips
TFT-70Q-1064	70	79.6	26*26	10	M85X1	B/C	石英远心场镜，具有优异的聚焦均匀性，适用于各类精密激光加工
TFT-87Q-1064	87	99.2	30*30	10	M85X1	B/C
TFT-100Q-1064	100	140	50*50	14	M85X1	B/C
TFT-120Q-1064	120	162	60*60	14	M85X1	B/C
TFT-160Q-1064	160	186	78*78	10	M85X1	B/C
TFT-163Q-1064	163	230	90*90	15	M85*1	B/C
FT-160Q-1064	160	185	105*105	10	M39X1/M55X1	B	专用于手持清洗的石英小体积场镜
FT-254Q-1064	254	292	160*160	10	M39X1/M55X1	B
FT-330Q-1064	330	346	185*185	10	M39X1/M55X1	B
FT-400Q-1064	400	420	200*200	10	M39X1/M55X1	B
FT-420Q-1064	420	460	300*300	10	M39X1/M55X1	B
FT-80-1064	80	91	50*50	12	M85X1	A	打标场镜，高稳定性、高性价比
FT-100-1064	103	108	70*70	12	M85X1	A
FT-160-1064	161	170	110*110	12	M85X1	A
FT-210-1064	210	240	150*150	12	M85X1	A
FT-250-1064	250	280	178*178	12	M85X1	A
FT-290-1064	290	315	200*200	14	M85X1	A
FT-330-1064	330	352	220*220	14	M85X1	A
FT-380-1064	380	396	270*270	14	M85X1	A
FT-420-1064	420	446	300*300	14	M85X1	A
FT-100Q-1064	100	136	70*70	12	M85*1	A/B/C	石英材质通用型场镜，相比玻璃材质，具有更小温漂特性，可用于500W脉冲激光清洗
FT-160Q-1064	160	185	115*115	10	M85X1	A/B/C
FT-210Q-1064	210	273	150*150	12	M85X1	A/B/C
FT-254Q-1064	254	325	175*175	12	M85X1	A/B/C
FT-280Q-1064	280	335	140*140	10	M85X1	A/B/C
FT-330Q-1064	330	401	230*230	12	M85*1	A/B
FT-360Q-1064	360	420	200*200	12	M85X1	A/B
FT-420Q-1064	420	478.5	300*300	10	M85*1	A/B
FT-350Q-1064	350	429.7	240*240	15	M85*1	B/C	20光斑中大型场镜,相比常用的10-14光斑场镜，具有更小的聚焦光斑
FT-480Q-1064	480	579.5	290*290	15	M85*1	B/C
FT-170Q-1064	170	219	110*110	20	M85*1	B/C/D
FT-178Q-1064	180	210	90*90	20	M85*1	B/C
FT-210Q-1064	210	271	150*150	20	M85*1	B/C
FT-254Q-1064	254	318	175*175	20	M85*1	B/C/D
FT-330Q-1064	330	365	220*220	20	M85X1	B/C
FT-420Q-1064	420	467	300*300	20	M85X1	B/C
FT-250-1064	250	280	178*178	20	M85X1	B/C
FT-420Q-1064	420	511	254*254	20	M85X1	B/C/D
FT-650Q-1064	650	582.7	410*410	20	M85X1	B/C/D
FT-330-1064	330	369	220*220	20	M95X1	B/C
FT-500-1064	500	535	360*360	20	M85X1	B/C
FT-650-1064	650	697	400*400	20	M85X1	B/C
FT-800-1064	800	860	500*500	20	M85X1	B/C
FT-900-1064	900	973	600*600	20	M85X1	B/C
FT-170-1064	170	195	110*110	30	M95X1/M102X1	B	30光斑系列场镜，主要应用于激光焊接行业，带水冷型号最高可用在8000W功率
FT-210Q-1064-W	210	281	140*140	30	M85X1	B
FT-250Q-1064	250	240	50*50	30	M55X1	B
FT-254Q-1064-W	254	334	150*150	30	M85X1/M102X1	B
FT-330Q-1064-W	330	397	220*220	30	M85X1/M102X1	B
FT-340Q-1064-W	340	417.8	220*220	30	M85X1	B
FT-350Q-1064-W	350	436	180*180	30	M102X1	B
FT-400Q-1064-W	400	500	180*180	30	M102X1	B
FT-420Q-1064-W	420	497	220*220	30	M85X1/M102X1	B
FT-450Q-1064-W	450	536	250*250	30	M85X1	B

Tips：

1，应用行业说明 A：激光打标，B：激光清洗、焊接，C：精密切割、微加工，激光3D打印SLM。

2，字母注释：FT:平面场镜，TFT：远心场镜，Q：石英材质，W：水冷结构。

3，以上仅列举部分常用标准品，可依据需求定制其它规格。
